VNA-0440e和VNA-0460e 提供了一些工具來支持有源測量。
偏置發生器
測量有源器件時，我們通常需要向設備提供偏置電壓或電流。
MegiQ VNA-0440e具有內置帶電壓/電流源的偏置發生器，它可以提供-14V到14V 的電壓，電流高達 100mA，此電壓可以切換到三個端口中的任何一個或全部。
這可以直接為放大器芯片提供電源，因此在沒有電源電路的影響下可測量其純特性。它還能夠直接測量變?nèi)荻O管的電容或引腳二極管的開關特性。它還可以為有源天線提供電源。
VNA 端口可配置為直流到開路、偏置或接地，因而它可以為引腳二極管提供接地路徑。
參數掃描
這兩種VNA都能夠進行多個掃描級別，從而促進參數掃描。例如，頻率掃描可以重復在功率等級步進，而同時調整輸入衰減器的VNA的變化等級。有幾個這樣的應用
我們可以測量不同驅動電平的放大器的阻抗和增益，這將會有一系列曲線展現在步進功率等級的特征。
我們還可以通過將驅動功率級別從低到高掃一次，并確定增益開始下降的位置來測量 1dB 壓縮點。我們可以在不同的頻率，在一次掃描中重復這一點。

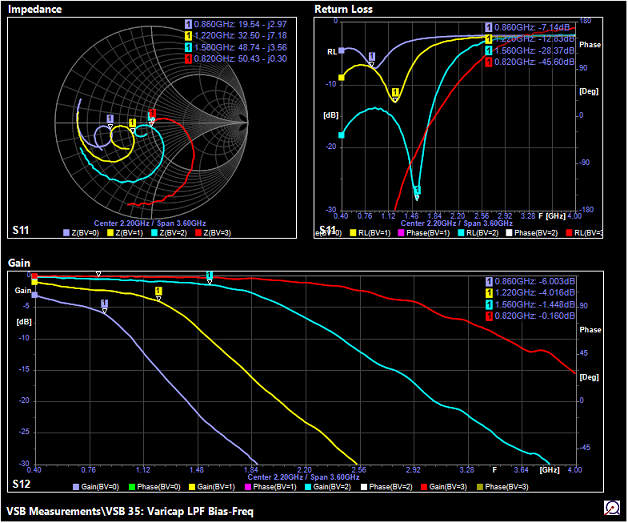

變?nèi)荻O管可以在步進頻率下通過掃描偏置電壓來測量。可以通過步進偏置電流及頻率掃描獲得放大器的特征。
應用程序軟件提供掃描管理器，以進行不同的參數掃描配置。大多數 VNA 設置都可以在參數掃描中使用。
收發芯片
收發器芯片需要特別注意。它們通常在傳輸和接收模式之間或在接收模式和空閑模式之間快速切換。通常需要在設備中使用測試固件將芯片置于 TX 或 RX 模式以測量這些阻抗。

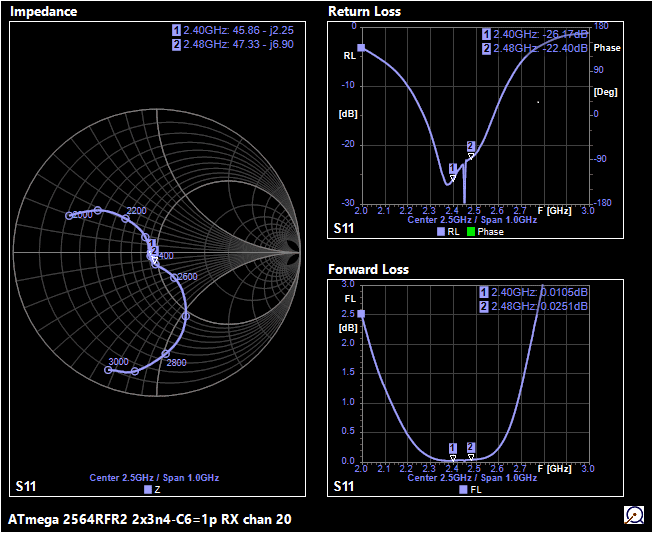

在滿功率下測量發射器時，VNA可以承受高達10dbm的功率。當然，在載波頻率上有失真。該VNA能夠很好地測量收發芯片在TX和RX模式的阻抗并匹配這些期望的（50歐姆）阻抗。
